GY型剛性葉輪式給料機簡介
GY型剛性葉輪式給料機是一種定量給料設備。本機配用BLY系列擺線針輪減速機，它通過減速機出軸直接與主軸剛性連接，從而帶動主軸和葉輪旋轉。
GY型剛性葉輪式給料機用于將上部料倉中的干燥粉狀物料或小顆粒物料連續、均勻地喂送到下一設備中去。
GY型剛性葉輪式給料機應用
本給料機廣泛適用于水泥、建材、化工、冶金及輕工業等部門物料輸送系統作給料設備之用。葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過時料口進入葉輪槽內，旋轉的葉輪把物料帶到出料口喂送出去。
GY型剛性葉輪式給料機技術參數
| 型號規格 | 生產能力 (米3/小時) | 葉輪轉速 (轉/分) | 進出口尺寸 長×寬 | 傳動方式 | 擺線針輪減速電動機 | 給料機本體外形尺寸 長×寬×高(毫米) | 給料機本體重量 (公斤) | ||
| 型 號 | 功 率 | 轉 速 | |||||||
| GY-Φ200×200 | 7 | 34 | 200×200 | 擺 線 針 輪 減 速 機 | BLY18-43 | 1.1 | 34 | 510×300×300 | 67 |
| GY-Φ200×300 | 10 | 34 | 200×300 | BLY18-43 | 1.1 | 34 | 610×300×300 | 77 | |
| GY-Φ300×300 | 23 | 34 | 300×300 | BLY18-43 | 1.1 | 34 | 690×400×450 | 155 | |
| GY-Φ300×400 | 31 | 34 | 300×400 | BLY18-43 | 1.5 | 34 | 790×400×450 | 174 | |
| GY-Φ400×400 | 53 | 34 | 400×400 | BLY22-43 | 3 | 34 | 830×520×600 | 231 | |
| GY-Φ400×500 | 67 | 34 | 400×500 | BLY22-43 | 3 | 34 | 960×520×600 | 268 | |
| GY-Φ500×500 | 106 | 34 | 500×500 | BLY22-43 | 4 | 34 | 960×640×760 | 550 | |
工作原理
當變速時由蝸桿付通過裝在同一主軸上的刮板，供給葉輪和測量葉輪實現給粉。煤粉自煤粉斗流入給粉機上部體內的隔板上及其缺口下面的供給葉輪的齒槽內，旋轉的葉輪帶著煤粉在供給葉輪殼內轉180度給葉輪殼缺口處，落到測量葉輪內的齒槽，測量葉輪再轉180度又把煤粉帶部體內的缺口片，煤粉即落入出粉管中，按此過程就達到連續、均勻給粉的防止停機時煤粉自流的目的。外形尺寸
本機主體由外殼、葉輪、主軸、端蓋等零部件裝配而成，結構緊湊，造型美觀。
本機配用BLY系列擺線針輪減速機。

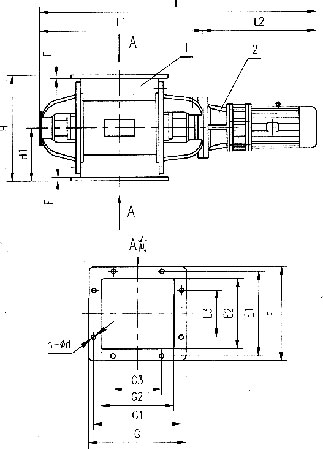

| 型號 | L | L1 | L2 | H | H1 | F | E | E1 | E2 | E3 | G | G1 | G2 | G3 | n | d |
| GY-Φ200×200 | 953 | 510 | 443 | 300 | 150 | 15 | 300 | 260 | 200 | 140 | 300 | 260 | 200 | 140 | 8 | 17 |
| GY-Φ200×300 | 1053 | 610 | 443 | 300 | 150 | 15 | 300 | 260 | 200 | 140 | 400 | 360 | 300 | 200 | 8 | 17 |
| GY-Φ300×300 | 1133 | 690 | 443 | 450 | 225 | 15 | 400 | 360 | 300 | 200 | 400 | 360 | 300 | 200 | 8 | 19 |
| GY-Φ300×400 | 1258 | 790 | 468 | 450 | 225 | 15 | 400 | 360 | 300 | 200 | 520 | 480 | 400 | 2×150 | 10 | 19 |
| GY-Φ400×400 | 1373 | 830 | 543 | 600 | 300 | 16 | 520 | 480 | 400 | 2×140 | 520 | 480 | 400 | 2×140 | 12 | 19 |
| GY-Φ400×500 | 1473 | 930 | 543 | 600 | 300 | 16 | 520 | 480 | 400 | 2×140 | 620 | 580 | 500 | 3×140 | 14 | 19 |
| GY-Φ500×500 | 1523 | 960 | 563 | 760 | 380 | 26 | 640 | 580 | 500 | 3×140 | 640 | 580 | 500 | 3×140 | 16 | 19 |
